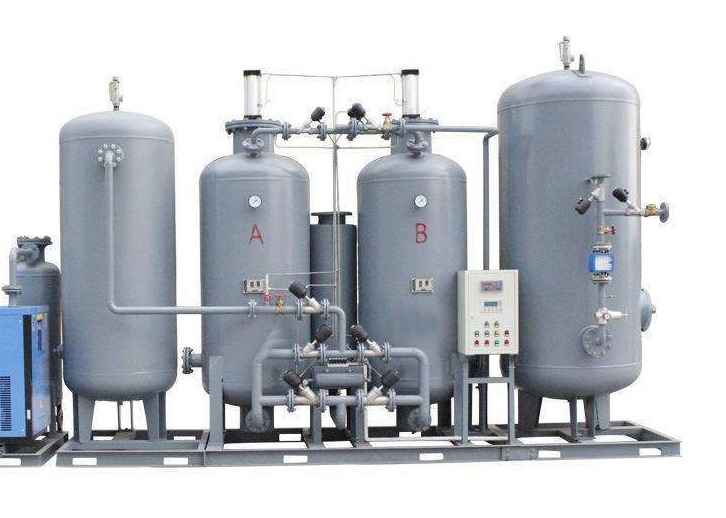

Generador de nitrógeno integrado PSA de 1 a 8 bar N2

Dispositivos de máquina integrada del generador de nitrógeno de alta pureza PSA

El generador de oxígeno PSA utiliza tamiz molecular de zeolita 5A como adsorbente. El cristal del tamiz molecular de zeolita 5A tiene una estructura de jaula, con agujeros de insectos bien desarrollados. Hay iones positivos y aniones de oxígeno potentes en los agujeros de insectos, que constituyen un tamiz molecular con fuerte polaridad, pero el oxígeno y el nitrógeno son moléculas no polares. Cuando el oxígeno y el nitrógeno pasan a través del tamiz molecular polar 5A, el oxígeno y el nitrógeno producen un dipolo inductivo bajo el efecto de las moléculas polares; una fuerza de inducción es la fuerza de producción producida por el nitrógeno, que es fácil de polarizar, es mucho mayor que la del oxígeno. Entonces, el nitrógeno es adsorbido preferentemente por el tamiz molecular de zeolita 5A y enriquecido en la fase sólida del tamiz molecular, mientras que el oxígeno se enriquece en la fase no sólida. Este es el oxígeno resultante.

Mientras tanto, el tamiz molecular 5A se caracteriza porque el volumen de nitrógeno adsorbido aumenta cuando se comprime y disminuye cuando se descomprime. Por lo tanto, el nitrógeno puede ser adsorbido comprimiendo el tamiz molecular de zeolita 5A y desorbido del tamiz por
descomprimiéndolo. De esta manera, se puede producir oxígeno.

Características del proceso de los generadores de nitrógeno de oxígeno PSA:
(1) El equipo de producción de nitrógeno y oxígeno PSA se caracteriza por la amplia aplicación de la fuente de aire, la alta pureza del producto, el proceso simple, el alto grado de automatización, el bajo costo operativo, etc.
(2) El módulo de purificación de aire comprimido tiene una larga vida útil y es fácil de reemplazar y mantener.
(3) El flujo de salida del equipo de producción de nitrógeno es grande y la presión de salida se puede ajustar dentro del rango establecido.
(4) Se puede abrir y detener en cualquier momento según la situación de producción.
(5) Se puede lograr una pureza de nitrógeno >99,99% a través de PSA, y no se requiere equipo de purificación de nitrógeno.
(6) Agregar dispositivo de purificación de nitrógeno: ¡purificación por hidrogenación! Agregar purificación de carbono, la pureza del gas producto calificado puede alcanzar ≥99.9995%.

Especificaciones del generador PSA de nitrógeno

1. Capacidad de nitrógeno: 2~1000Nm3/h.

2. Pureza del nitrógeno: 90%, 99%, 99,5%, 99,9%, 99,99%, 99,999%...

3. Presión de nitrógeno del generador de nitrógeno: 1-7bar.

Principio de funcionamiento
Los generadores de oxígeno y nitrógeno se construyen de acuerdo con el principio de funcionamiento P.S.A. (Adsorción por oscilación de presión) y están compuestos por un mínimo de dos absorbedores llenos de tamiz molecular. Los absorbedores son atravesados alternativamente por el aire comprimido (previamente purificado para eliminar aceite, humedad y polvos) y producen nitrógeno u oxígeno. Mientras un contenedor, atravesado por el aire comprimido, produce gas, el otro se regenera perdiendo a la atmósfera de presión los gases previamente adsorbidos. El proceso se repite de forma cíclica. Los generadores son gestionados por un PLC.
